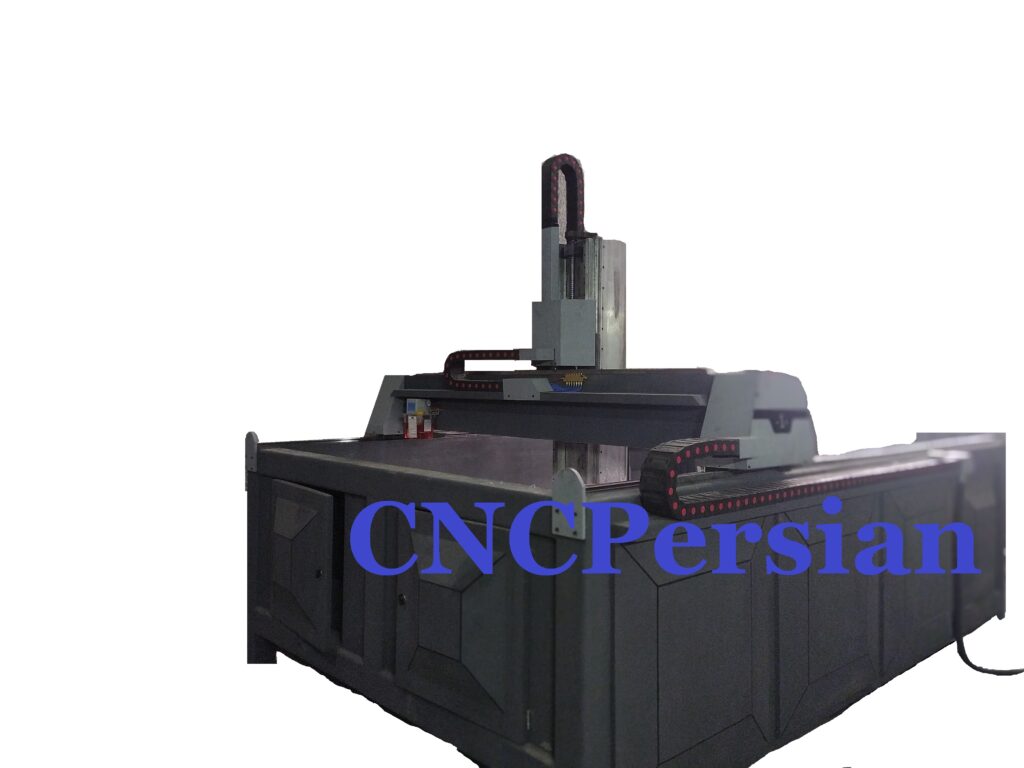

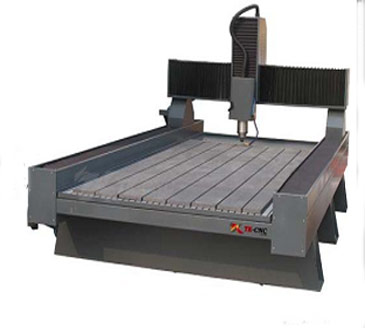

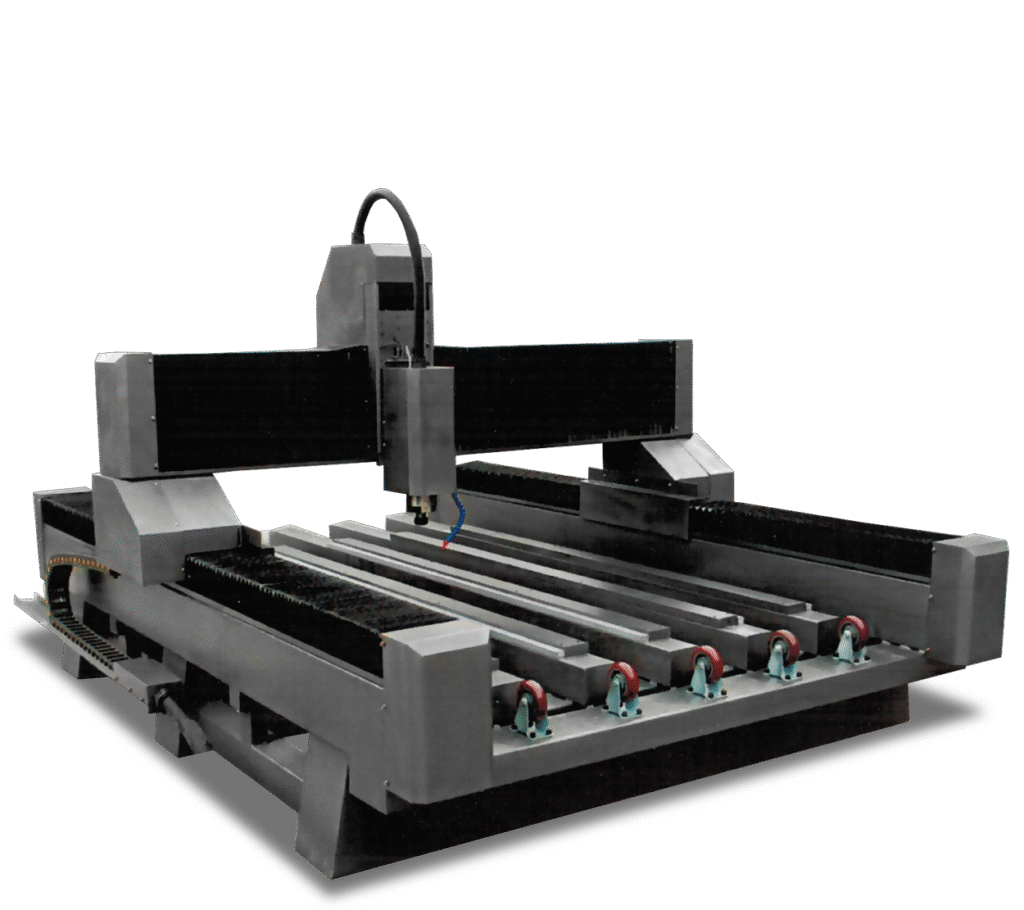

دستگاه CNC سنگ چند محوره چیست؟دستگاه CNC سنگ چند محوره (معمولاً ۳، ۴ یا ۵ محوره) یک ماشین ابزار پیشرفته کنترل عددی کامپیوتری است که برای برش، حکاکی، حجاری، مجسمهسازی و شکلدهی به سنگهای سخت مانند مرمر، گرانیت، تراورتن، کوارتز و سنگهای مصنوعی طراحی شده. این دستگاهها نسبت به روشهای دستی دقت بسیار بالاتر (تا ۰.۰۱ میلیمتر)، سرعت بیشتر و قابلیت اجرای طرحهای پیچیده سهبعدی دارند.
- ۳ محوره: مناسب برای برش تخت، حکاکی دوبعدی و ساده (مانند سنگ مزار، کتیبه).

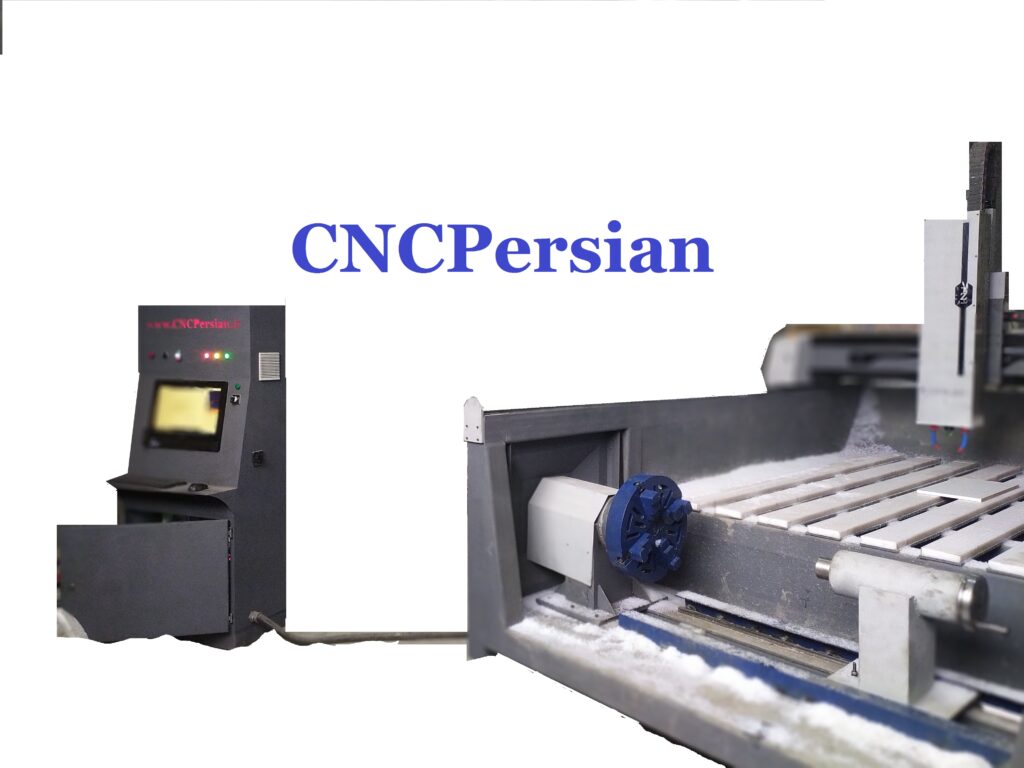

- ۴ محوره: اضافه شدن محور چرخشی (روتاری) برای کار روی قطعات استوانهای.
- ۵ محوره: پیشرفتهترین نوع، با دو محور چرخشی اضافی برای حجاری کامل سهبعدی، مجسمهسازی و برشهای زاویهدار پیچیده (مانند سینک ظرفشویی، ستونها و تندیسها).
این دستگاهها اغلب به صورت بریج ساو (Bridge Saw) یا روتر CNC ساخته میشوند و برای صنایع سنگبری، دکوراسیون، مجسمهسازی و سنگ قبر کاربرد دارند.
مشخصات کلیدی (ابعاد، اسپیندل، ریل و واگن)
|
بخش
|
توضیحات رایج
|
مثالهای واقعی (از مدلهای صنعتی)
|
|---|---|---|
|
ابعاد کارگیر (میز کار)
|
معمولاً ۱۳۰۰×۲۵۰۰ میلیمتر تا ۳۲۰۰×۲۰۰۰ میلیمتر یا بزرگتر برای اسلبهای بزرگ. کورس Z (ارتفاع) ۲۰۰-۵۰۰ میلیمتر.
|
۱۳۰۰×۲۵۰۰ mm (مدلهای روتر) یا ۳۵۰۰×۲۰۰۰ mm (بریج ساو ۵ محوره)
|
|
اسپیندل (Spindle)
|
آبخنک (برای کاهش حرارت و صدای کمتر)، قدرت ۳-۷.۵ kW برای حکاکی، تا ۱۳-۲۲ kW برای برش سنگین. سرعت چرخش ۱۲۰۰۰-۲۴۰۰۰ دور در دقیقه. اغلب ایتالیایی HSD.
|
۵.۵ kW آبخنک (۲۴۰۰۰ RPM) در مدلهای متوسط؛ ۲۲ kW در مراکز کاری ۵ محوره
|
|
ریل و واگن (Linear Guide & Carriage)
|
ریل خطی (Linear Rails) تایوانی HIWIN یا مشابه، سایز ۲۰-۳۰ mm برای دقت و تحمل بار سنگین. واگن (Carriage) با بلبرینگهای دقیق برای حرکت روان.
|
ریل ۲۵# تایوانی در محورهای X/Y/Z؛ سیستم روغنکاری خودکار
|
|
انتقال حرکت
|
بالاسکرو (Ball Screw) TBI برای دقت بالا در Z؛ دنده شانهای (Rack & Pinion) هلikal برای X/Y در ابعاد بزرگ.
|
بالاسکرو در محورهای کوتاه؛ رک و پینیون در محورهای بلند
|
سایر تجهیزات و اجزای مهم
- سیستم کنترل: DSP، NcStudio، Mach3 یا پیشرفتهتر مانند OSAI/Syntec برای ۵ محوره. پشتیبانی از فایلهای DXF، G-code و نرمافزارهای ۳D مانند ArtCAM یا Type3.
- موتورها: سروو موتور (Servo) یاسکاوان یا دلتا برای دقت بالا؛ استپر موتور در مدلهای اقتصادی.
- میز کار: T-slot یا وکیوم (Vacuum Table) برای فیکس کردن سنگ؛ گاهی چرخشی یا تیلتینگ (تا ۸۵ درجه) در مدلهای پیشرفته.
- ابزارها: دیسک الماسه (۳۵۰-۵۰۰ mm برای برش)، فرز الماسه برای حکاکی، ابزار پولیش.
- تجهیزات جانبی:
- سیستم خنککاری آب (Water Cooling) و پمپ گردش آب.
- دوربین برای تنظیم دقیق اسلب و vein matching (تطبیق رگهها).
- تولچنجر اتوماتیک (ATC) تا ۵۰ ابزار در مدلهای حرفهای.
- سنسور ضخامت سنگ و جبران ساییدگی ابزار.
- سیستم مکش گرد و غبار و روغنکاری خودکار ریلها.
این دستگاهها نیاز به نگهداری منظم دارند: تمیز کردن آب خنککننده، روغنکاری ریلها و بالاسکروها، و چک کردن اسپیندل برای جلوگیری از گرمای بیش از حد.
