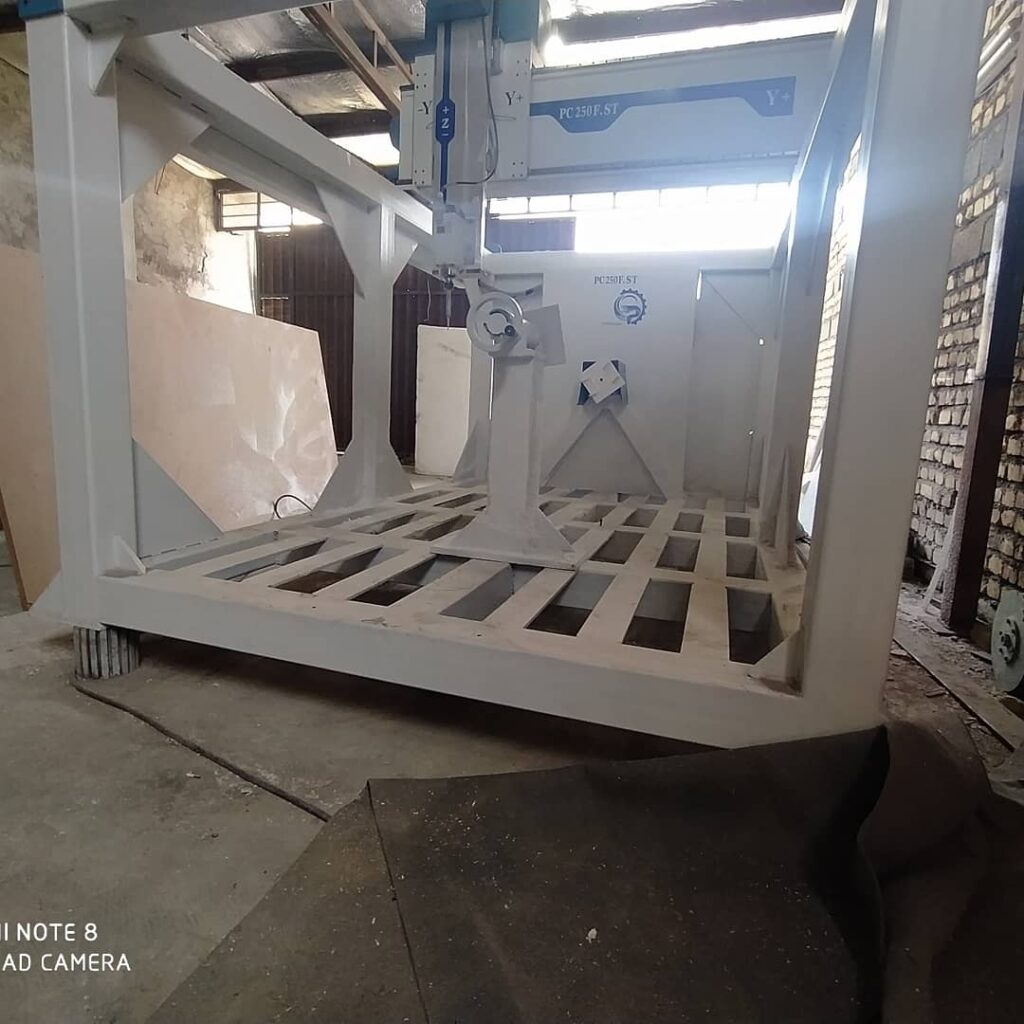

دستگاه CNC فوم چند محوره چیست؟دستگاه CNC فوم چند محوره یک ماشین کنترل عددی کامپیوتری تخصصی برای برش، حکاکی و شکلدهی به مواد فومی نرم مانند EPS (یونولیت)، XPS، پلیاستایرن، پلییورتان و فومهای سختتر است. این دستگاهها در دو نوع اصلی ساخته میشوند:
- نوع روتر CNC (Milling Router): با اسپیندل و ابزار فرز برای تراش و حکاکی دقیق (مشابه CNC چوب اما با ابعاد بزرگتر و Z بالاتر).
- نوع هاتوایر (Hot Wire Cutter): با سیم داغ برای ذوب و برش فوم بدون تولید گرد و غبار (سریعتر و تمیزتر برای برشهای ساده و tapered).
این دستگاهها معمولاً ۴ یا ۵ محوره هستند تا بتوانند مدلهای سهبعدی پیچیده مانند قالب خودرو، مجسمه، دکور صحنه فیلم، مدلهای معماری، پروپها و قالبهای صنعتی بسازند.
- ۳ محوره: برش تخت و ساده.
- ۴ محوره: اضافه شدن محور چرخشی یا swing spindle برای کار روی قطعات استوانهای و زوایا.
- ۵ محوره: پیشرفتهترین، برای مدلسازی کامل ۳D بدون نیاز به جابجایی قطعه.
کاربردها: صنایع خودرو (قالب فوم)، کشتیسازی، مجسمهسازی، دکوراسیون، بستهبندی و پروتوتایپینگ.
مشخصات کلیدی (ابعاد، اسپیندل، ریل و واگن)
|
بخش
|
توضیحات رایج (نوع روتر)
|
توضیحات رایج (نوع هاتوایر)
|
مثالهای واقعی
|
|---|---|---|---|
|
ابعاد کارگیر (میز کار)
|
۱۳۰۰×۲۵۰۰ تا ۲۰۰۰×۴۰۰۰ میلیمتر یا بزرگتر؛ کورس Z تا ۱۰۰۰-۱۲۰۰ mm برای فومهای حجیم.
|
برش تا ۲۰۰۰×۳۰۰۰×۱۵۰۰ mm یا بیشتر؛ سیم تا ۳۰۰۰ mm.
|
۱۵۰۰×۳۰۰۰×۹۰۰ mm (مدلهای متوسط)
|
|
اسپیندل (Spindle)
|
هواخنک یا آبخنک، قدرت ۶-۹ kW (ایتالیایی HSD)، سرعت ۱۸۰۰۰-۲۴۰۰۰ RPM؛ ATC (تولچنجر اتوماتیک) در مدلهای پیشرفته.
|
بدون اسپیندل؛ سیم داغ نیکلکروم با کنترل دما و سرعت.
|
۶ kW هواخنک (۲۴۰۰۰ RPM)
|
|
ریل و واگن (Linear Guide & Carriage)
|
ریل خطی HIWIN یا THK تایوان/ژاپن، سایز ۲۵-۳۵ mm برای تحمل وزن فوم بزرگ؛ واگن با دقت بالا.
|
ریل سادهتر (لوله فولادی یا پروفیل) برای حرکت سیم.
|
ریل ۳۰# HIWIN با روغنکاری خودکار
|
|
انتقال حرکت
|
رک و پینیون هلikal برای X/Y؛ بالاسکرو برای Z و محور چرخشی.
|
لیداسکرو یا بلت برای دقت در برش tapered.
|
رک و پینیون + بالاسکرو TBI
|
سایر تجهیزات و اجزای مهم
- سیستم کنترل: Syntec، Mach4، NcStudio یا GRBL (برای هاتوایر خانگی)؛ پشتیبانی از G-code و نرمافزارهایی مانند Aspire، PowerMill یا DevFoam.
- موتورها: سروو موتور (Servo) برای دقت بالا؛ استپر در مدلهای اقتصادی.
- میز کار: وکیوم قوی برای فیکس فوم (به دلیل سبکی)؛ گاهی روتاری جداگانه یا swing head (±۹۰ درجه).
- ابزارها: فرز بلند برای فوم (در روتر)؛ سیم داغ چندگانه (multi-wire) برای تولید انبوه در هاتوایر.
- تجهیزات جانبی:
- سیستم مکش گرد و غبار (dust collection) ضروری در نوع روتر.
- کنترل دما و تنش سیم در هاتوایر.
- تولچنجر خطی یا دیسکی (تا ۸-۱۲ ابزار).
- سنسورهای ایمنی و بالانس Z (سیلندر پنوماتیک برای وزن هد سنگین).
نکته نگهداری: در نوع روتر، ابزارها سریع سایید نمیشوند اما گرد فوم زیاد تولید میکند (مکش قوی لازم). در هاتوایر، سیم را تعویض کنید و از گرمای بیش از حد جلوگیری کنید.
